Forbhreathnú Páipéir
1. Réamhrá
I ndéantúsaíocht breiseán (AM), cuireann léasair ultrashort pulse (USP) ar chumas raon leathan ábhar a phróiseáil agus cuireann siad acmhainn ar fáil chun toisí agus castacht na gcomhpháirteanna déanta a laghdú. Léiríonn an staidéar seo indéantacht léasair USP a úsáid mar mhalairt ar chórais Comhleá Leaba Púdar Léasair (LPBF), go háirithe chun páirteanna ríthábhachtacha a mhonarú a dteastaíonn cruinneas níos airde uathu. Ag baint úsáide as cáithníní púdair cruach dhosmálta saincheaptha agus féintáirgthe, bhain na taighdeoirí na torthaí inmhianaithe amach agus d'éirigh leo sraitheanna cearnacha comhsheasmhacha a dhéanamh trí shraith paraiméadair phróiseála a bharrfheabhsú.
Deimhníonn an staidéar go bhfuil ról ríthábhachtach ag paraiméadair phróisis agus léasair USP á n-úsáid - is féidir leá neamhiomlán a bheith mar thoradh ar dhialltaí beaga fiú sna paraiméadair seo. Trí an luas scanadh a laghdú chun carnadh teasa a chur chun cinn, baineadh amach leá ag minicíochtaí athrá íseal cuisle (500 kHz) agus meánchumhachtaí léasair íseal (0.5-1 W). Soláthraíonn an cur chuige seo an poitéinseal chun páirtmhéid a íoslaghdú tuilleadh, rud atá suntasach chun AM a chur chun cinn ag baint úsáide as foinsí léasair USP.
2. Achoimre ar an Staidéar
Le forbairt leanúnach déantúsaíochta breiseán, léiríonn léasair femtosecond cumas geallta chun cruach dhosmálta 316L a phróiseáil. Déanann an páipéar seo achoimre agus athbhreithniú ar staidéar ar thionchar na bparaiméadar próisis i bpróiseáil léasair femtosecond de chruach dhosmálta 316L. Is é príomhchuspóir an taighde imscrúdú a dhéanamh ar an gcaoi a mbíonn tionchar ag cumhacht léasair, méid na gcáithníní púdair, an luas scanadh, agus an t-achar gorlainne ar chaighdeán próiseála agus ar fheidhmíocht ábhair, chun coinníollacha déantúsaíochta a bharrfheabhsú.
Thug na taighdeoirí isteach ar dtús saintréithe agus oiriúnacht cruach dhosmálta 316L, ansin mhionsonraigh siad prionsabal oibre agus meicníochtaí próiseála léasair femtosecond. Ina dhiaidh sin, dhírigh siad ar an gcaoi a mbíonn tionchar ag príomhpharaiméadair - lena n-áirítear cumhacht léasair, méid na gcáithníní, luas scanadh, agus achar gortha - ar cháilíocht an ábhair.
Trí staidéir thurgnamhach, d'aithin an fhoireann raon cumhachta léasair optamach chun an iomarca ablation agus damáiste ábhartha a chosc. Fuair siad amach freisin go bhfuil rialú níos fearr ar linnte leá agus cruinneas foirmithe níos airde mar thoradh ar cháithníní púdar níos míne. Thairis sin, léiríodh go laghdódh coigeartuithe ar luas scanadh agus achar gorlainne lochtanna dromchla agus porosity, ag feabhsú cáilíochta agus éifeachtúlachta araon.
Ar deireadh, phléigh an staidéar na hionchais iarratais ar léasair femtosecond i ndéantúsaíocht cruach dhosmálta 316L, ag cur béime ar dhúshláin reatha agus ar threoracha taighde sa todhchaí.
3. Anailís Turgnamhach agus Fíoracha
3.1 Prionsabal Léasair USP
Gineann léasair chuisle ultra-ghearr (USP) tréimhsí bíge an-ghearr, go hiondúil sa raon femtosecond (10⁻¹⁵ s) go picosecond (10⁻¹² s). Braitheann na léasair seo ar éifeachtaí optúla neamhlíneacha agus ar optaic ultrafast.
Is é croí-chomhpháirt léasair USP an cuas athshondach, ina bhfuil meán léasair (m.sh., Nd:YAG nó Ti:criostail sapphire) agus foinse gnóthachain (cosúil le dé-óid léasair nó lampaí splanc). Tarlaíonn an próiseas aimplithe trí astú spreagtha, áit a léiríonn fótóin arís agus arís eile idir scátháin sa chuas agus go ndéantar iad a aimpliú, rud a chruthaíonn léas aschuir chumhachtach ar deireadh.
Baineann léasair USP amach tréimhsí cuisle ultra-ghearr trí éifeachtaí optúla neamhlíneacha a ghiaráil ar nós modhnú céime féin-agus athraonta neamhlíneach. Cuidíonn gnéithe optúla cosúil le minicíocht-criostail nó snáithíní a dhúbailt chun an speictream bíge a leathnú agus a chomhbhrú, ag baint amach tréimhsí bíge sa raon femtosecond.

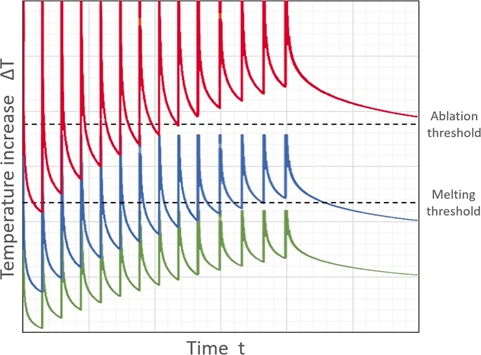

Fíor 1 – Éabhlóid Teochta ag Cumhachtaí Léasair Éagsúla
Léiríonn Fíor 1 an chaoi a n-athraíonn an teocht le cumhacht léasair éagsúil.
Ardchumhacht (cuar dearg):teocht níos mó ná na tairseacha leá agus ablation.
Cumhacht íseal (cuar glas):teocht neamhleor le haghaidh leá.
An chumhacht is fearr (cuar gorm):ar chumas leá gan ablation.

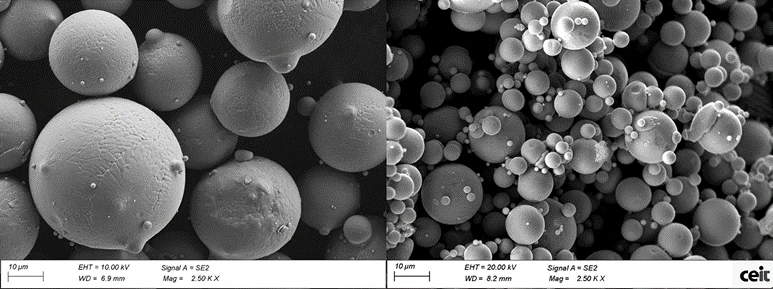

Fíor 2 – Íomhánna SEM de Phúdair Gharbh agus Mhíneála
D'fhorbair Ceit púdair mhiotail adamhach saincheaptha le haghaidh AM. Baineadh úsáid as dhá chineál púdar:
Púdar garbh (20–45 µm)
Púdar mín (<20 µm)
Bhain púdair mhíne amach rialú leá feabhsaithe agus aonfhoirmeacht ciseal.

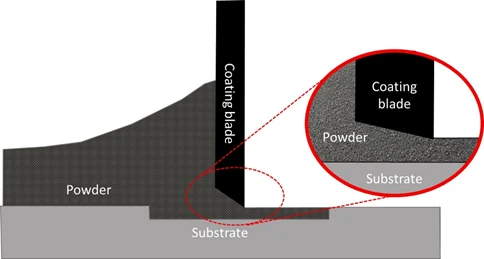

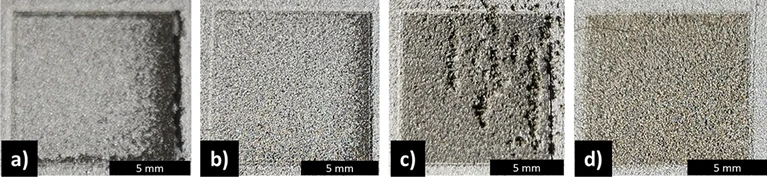

Fíor 3 – Próiseas Taiscí na Céad Chiseal
Chun greamaitheacht an phúdair a fheabhsú, rinneadh cóireáil léasair ar an tsubstráit ar dtús chun gairbhe an dromchla a mhéadú. Léirigh anailís phróifílmhéadrach gairbhe dromchla (Sa) de 3.3 µm agus doimhneacht 51.499 µm. Cuireadh sraitheanna i bhfeidhm ansin ag baint úsáide as modh lann, ag baint amach tiús aonfhoirmeach:
Púdar garbh: sraitheanna 100-200 µm
Púdar mín: sraitheanna 50 µm
Fíor 4 – Éifeacht Chumhachta ar Phróiseáil Púdar Garbh
Tá dúshlán ag baint le léasair USP a úsáid in AM: an púdar a leá gan ablation a chruthú. Is é an toradh a bhíonn ar chumhacht iomarcach ná díshealbhú cáithníní nó damáiste don tsubstráit. Má laghdaítear an chumhacht léasair faoi bhun na tairsí ablation, déantar leá rathúil.
Ag cumhachtaí faoi 0.5 W, níl aon tionchar ar an bpúdar mín, agus os cionn na tairsí seo, leánn agus comhcheanglaíonn cáithníní isteach i réimsí níos mó.

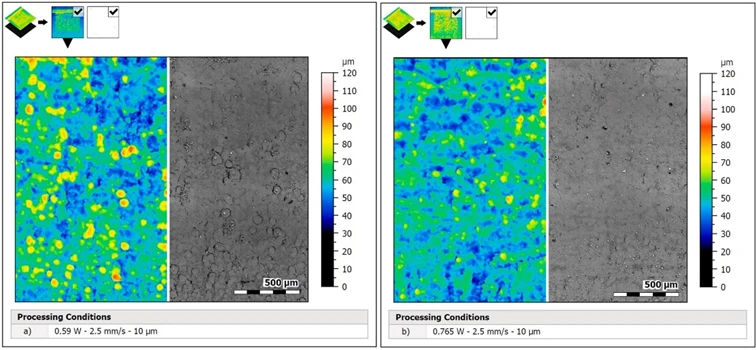

Fíor 5 – Athrú Cumhachta ar Phúdair Mhíneála
Cumhacht a mhéadú ó 0.59 W go 0.765 W leá feabhsaithe, ag táirgeadh dromchlaí smoother agus níos comhionann. Laghdaigh gairbhe an dromchla (Sa) ó 3.45 µm go 2.58 µm.

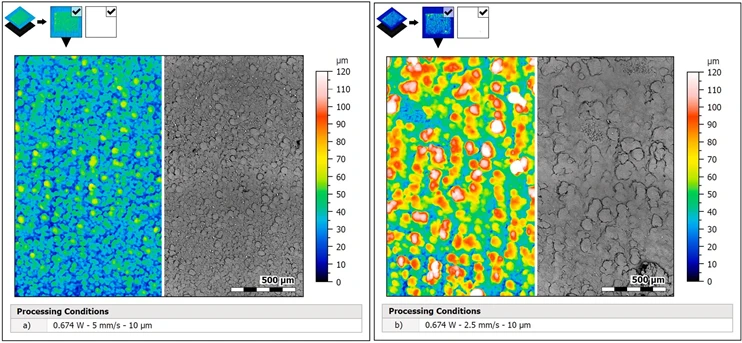

Fíor 6 – Tionchar Luas an Scanadh
Ag 0.674 W agus achar gorlainne 10 µm:
Laghdaigh an luas scanadh ó 5 mm/s go 2.5 mm/s carnadh teasa méadaithe agus comhtháthú na gcáithníní, ag méadú braislí agus ag ardú Sa ó 5.43 µm go 6.75 µm.
Ag 0.765 W, tháinig torthaí níos míne as scanadh níos moille (Sa ≈ 3.9–4.1 µm).

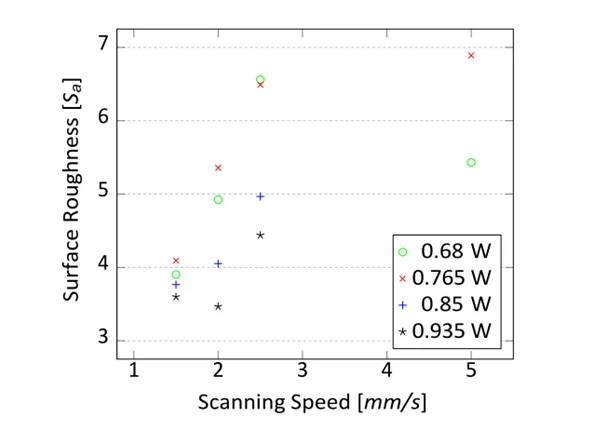

Fíor 7 – Comhthionchar Cumhachta agus Luais
Ag leibhéil cumhachta níos airde (0.85–0.935 W) agus luasanna scanadh síos go 2.5 mm/s, laghdaigh Sa tuilleadh go 3.5–3.8 µm. Faoi bhun 1.5 mm/s, ba chúis le réabadh púdar agus dó an róthéamh.

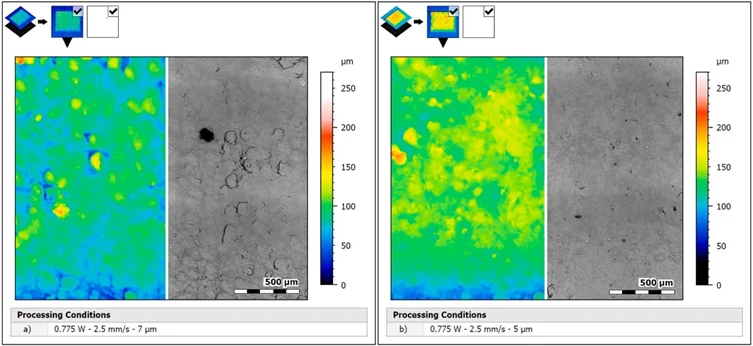

Fíor 8 – Laghdú Fad Hatch
Tháinig feabhas suntasach ar cháilíocht an dromchla nuair a laghdaíodh fad na haistí ó 7 µm go 5 µm - Thit Sa ó 6.75 µm go 4.1 µm. Mar thoradh ar achair ró-mhór tháinig leá míchothrom agus foirmiú lochtanna.

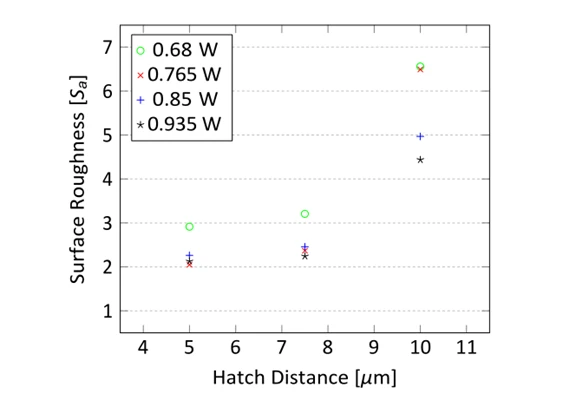

Figiúr 9 – Tionchar Fad Hatch
Laistigh de chumhacht optamach agus fuinneoga luais, laghdaigh an t-achar gorlainne feabhas comhsheasmhach ar aonfhoirmeacht dromchla, ag baint amach Sa chomh híseal le 2–3 µm. Bhí gá le coigeartuithe luais chun carnadh teasa a chothromú.

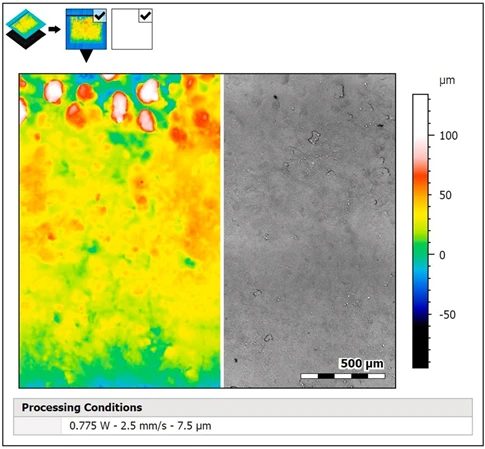

Fíor 10 – Paraiméadair Próisis is Fearr
Bhain an riocht próiseála is fearr amach dromchla leáite an-aonfhoirmeach le Sa de 2.37 µm ag baint úsáide as:
Cumhacht léasair:0.775 W
Luas scanadh:2.5 mm/s
Fad Hatch:7.5 µm
4. Conclúid
Chun féidearthacht léasair USP i ndéantúsaíocht breiseán a mheas, rinneadh léasair femtosecond a chomhtháthú sa phróiseas LPBF ag baint úsáide as dhá chineál púdair cruach dhosmálta. Is é conclúid an staidéir sincumhacht léasairis é an fachtóir is tábhachtaí - is cúis le ró-chumhacht is cúis le neamhláithreacht, agus ró-bheag a chuireann cosc ar leá.
Nuair a bhí an fhuinneog cumhachta optamach bunaithe (0.775–0.935 W), d’fheabhsaigh míne-an luas scanadh agus an t-achar gortha míne an dromchla tuilleadh. Baineadh na torthaí is fearr amach ag:
Cumhacht: 0.775–0.935 W
Luas scanadh:2.5 mm/s
Fad Hatch: 5–7.5 µm
Faoi na paraiméadair bharrfheabhsaithe seo, baineadh amach leá aonfhoirmeach agus garbhús dromchla íosta, rud a dhearbhaigh féidearthacht léasair USP do mhonarú comhpháirteanna ar scála micrea ar ard-chruinneas breiseáin.
