Le déanaí, rinne foireann Yang Shanglu, taighdeoir ag Ionad Taighde agus Forbartha Teicneolaíochta Déantúsaíochta Chliste Laser d'Institiúid Optics agus Innealra Beachtais Shanghai, Acadamh Eolaíochtaí na Síne,Tá dul chun cinn nua déanta sa táthú léasairde Ni{0}}W-6Cr cóimhiotal ardteochta nicil-bhunaithe, ábhar struchtúrach le haghaidh imoibreoirí ceathrú glúin-salann leáite. Is é an taighde seo an chéad uair chun teicneolaíocht táthú léasair snáithín ardchumhachta a chur i bhfeidhm ar Ni-28W-6Cr cóimhiotail agus úsáid a bhaint as teicneolaíocht ceamara ardluais chun anailís a dhéanamh ar shaintréithe an táthú léasair iompar scoilteadh teirmeach scoilteadh teirmeach. den chóimhiotal seo agus soiléirigh an mheicníocht scoilteadh crack. Foilsíodh na torthaí taighde san Journal of Materials Research and Technology (JMRT) faoin teideal iompar scoilteadh te táthú léasair dinimiciúil agus meicníocht ábhar struchtúrach nua Ni-28W-6Cr cóimhiotail don salann leáite imoibreoir. Iris um Thaighde agus Teicneolaíocht Ábhar.
Ni-28W-6Cr high-temperature nickel-based alloy is a new structural material designed for China's new generation of high-temperature molten salt reactors (>850 céim), le friotaíocht ardteochta den scoth agus airíonna creimeadh salainn frith-leáite. Mar gheall ar leibhéal cóimhiotalaithe níos airde an chóimhiotail seo, tá íogaireacht crack te táthú an-ard aige, rud a chuireann sábháilteacht seirbhíse na n-alt agus na struchtúr táthaithe i mbaol. D'fhonn feabhas a chur ar cháilíocht táthú léasair Ni-28W-6Cr cóimhiotail agus cur i bhfeidhm innealtóireachta fuinnimh núicléach a chur chun cinn, tá géarghá le taighde a dhéanamh ar iompar scoilteadh teirmeach agus fachtóirí tionchair táthú léasair de Ni-28W-6Cr cóimhiotal ard-teocht nicil-bhunaithe, ionas go réiteofar an fhadhb a bhaineann le scoilteadh teirmeach detáthú léasair an chóimhiotailtríd an meicníocht scoilteadh a shoiléiriú.
D’úsáid an grúpa aonad próiseála léasair 10,000-bhata, in éineacht le teicneolaíocht ceamara ardluais, chun anailís a dhéanamh ar iompar scoilteadh dinimiciúil Ni-28W-6scoilteanna te táthú léasair cóimhiotail Cr, agus fuair sé an gaol idir cineál, líon, méid, agus tréithe iompair leathnú na scoilteanna te agus an chumhacht léasair; shoiléirigh na fachtóirí tionchair a bhaineann le sproutadh agus leathnú scoilteanna te (paraiméadair próisis léasair, deighilt eiliminteach, céimeanna deascadh, agus strusanna, etc.), agus ansin soiléiríodh an mheicníocht a bhaineann le scoilteanna te i dtáthú léasair cóimhiotail. Leagann an obair seo bunús le rialú a dhéanamh ar chnagadh teirmeach táthú léasair ar chóimhiotal Ni-28W-6Cr, táthú léasair saor ó locht agus foirmiú an chóimhiotail a bhaint amach, agus tógáil salainn leáite den ghlúin nua a chur chun cinn. imoibreoirí.
Thacaigh Fondúireacht Náisiúnta Eolaíochta Nádúrtha na Síne leis an obair thaighde faoin gClár Fondúireacht Eolaíochta Óige agus Príomhchlár Taighde agus Forbartha Náisiúnta na Síne.

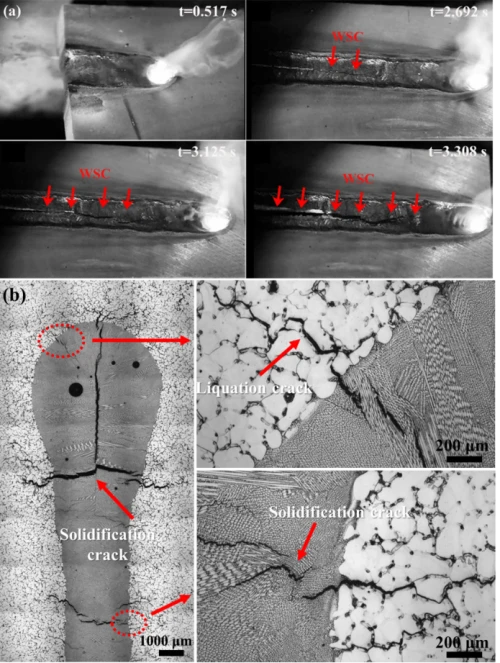

(a) Iompar dinimiciúil scoilteadh cóimhiotal Ni-28W-6Cr atá táthaithe le léasair, (b) Micreastruchtúr scoilteanna te léasair-táthaithe i gcóimhiotal Ni-28W-6Cr .

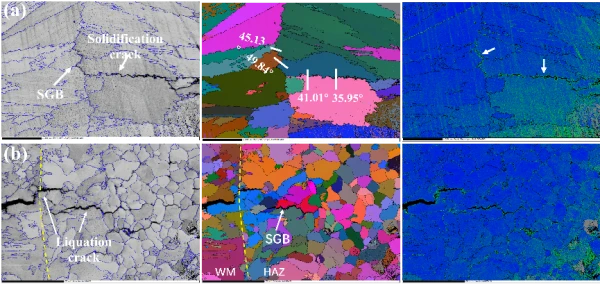

Torthaí anailíse EBSD ar scoilteadh teirmeach léasair-táthaithe ar chóimhiotal Ni-28W-6Cr: (a) scoilteadh soladaithe, (b) scoilteadh leachtaithe.
