Taighde teicneolaíochta glantacháin léasair dromchla cruach dhosmálta
Tugann an páipéar seo coincheap agus bunphrionsabal na teicneolaíochta glantacháin léasair isteach, agus úsáideann sé an modh turgnamhach chun staidéar a dhéanamh ar éifeacht glanadh léasair dromchla cruach dhosmálta. Léiríonn an tástáil gur féidir leis an teicneolaíocht glantacháin dromchla léasair dath ocsaídiúcháin welds cruach dhosmálta agus crios a bhfuil tionchar teasa aige a bhaint go tapa chomh maith leis an bpéint agus an meirge ar an dromchla cruach dhosmálta, agus is féidir ciseal pasivation nua a fhoirmiú.
Bunphrionsabal na teicneolaíochta glantacháin léasair
Tagraíonn teicneolaíocht glantacháin léasair d'úsáid dromchla oibre ionradaíochta beam léasair ard-fhuinnimh, ionas go dtarlóidh galú nó stripping meandarach ar dhromchla an salachar, na spotaí meirge nó na bratuithe, deireadh ardluais éifeachtach greamaitheacht dromchla réad glantacháin nó sciath dromchla, mar sin de maidir le próiseas glan a bhaint amach.
Tugtar léasacha ardfhuinnimh ar léasair, mar aon le léasacha leictreon agus léasacha ian. Is í an ghné choitianta ná go n-iompraíonn na bíomaí ardfhuinneamh le tarchur sa spás. Trí dhíriú, is féidir an ionradaíocht le dlús cumhachta de 104-1015W/cm² a fháil gar don phointe fócasach, arb é an fhoinse teasa leis an déine is airde. . Tá tréithe gile ard, ard-treoraithe, monacrómatacht ard agus comhleanúnachas ard ag léasair, nach bhfuil aon mheaitseáil ag gnáthfhoinsí solais. Ag baint úsáide as gile ard an léasair, tar éis an lionsa a bheith dírithe, is féidir teocht na mílte nó fiú na mílte céim a ghiniúint in aice leis an bhfócas. Mar gheall ar ard-stiúrthacht an léasair is féidir an léasair a tharchur go héifeachtach thar achair fhada. Tá monacrómatacht an léasair thar a bheith ard agus tá an tonnfhad singil, rud a chabhródh le díriú agus roghnú tonnfhad. Tarchuirtear an solas léasair a astaíonn an léasair ón snáithín optúil go dtí an lionsa fócasach, agus tar éis díriú, sroicheann sé dromchla an phíosa oibre a ghlanadh ó pholl istigh an nozzle. De ghnáth úsáidtear nozzle, le cabhair ó nozzle orifice beag comhaiseach leis an léasair chun gás faoi bhrú a shéideadh isteach sa chrios glantacháin. Soláthraíonn an fhoinse gáis cúnta an gás, agus is é a phríomhfheidhm ná an lionsa a chosc ó bheith truaillithe ag splashes agus deataigh, agus dromchla an phíosa oibre a íonú agus éifeacht teirmeach an léasair agus an ábhair a neartú.
Mar a thaispeántar i bhFíor 1, tar éis an fuinneamh léasair a ionsú, déantar na truailleáin ar dhromchla an ruda a ghalú agus a luainiú, nó déantar iad a théamh agus a leathnú láithreach chun fórsa asaithe an dromchla ar na cáithníní a shárú, ionas gur féidir iad a scaradh. ó dhromchla an ruda, rud a bhaint amach cuspóir an ghlanadh. Faoi láthair, tá roinnt easaontais ann maidir le meicníocht glantacháin léasair, ach is féidir leis an chuid is mó de na meicníochtaí roinnt feiniméin a mhíniú go réasúnta i dturgnaimh ghlanadh léasair, a chuimsíonn go ginearálta dianscaoileadh vaporization léasair, feannadh léasair, leathnú teirmeach cáithníní salachar, creathadh dromchla an tsubstráit agus ann. tá ceithre ghné de chreathadh na gcáithníní; ina theannta sin, is minic a bhíonn glanadh léasair mar thoradh ar ghníomh comhuaineach meicníochtaí iolracha.
Fíor 1 Prionsabal glantacháin léasair
Meicníocht glantacháin léasair de réir an ghreamaithe dromchla agus paraiméadair teirmeachfhisiceacha tsubstráit éagsúil i méid. Nuair a bhíonn difríocht shuntasach idir an greamaitheacht dromchla agus paraiméadair teirmeachfhisiceacha ábhar an tsubstráit, cuimsíonn an mheicníocht glantacháin léasair: vaporization ablation, creathadh teirmeach agus meicníocht turraing teirmeach agus meicníocht fuaimiúil briste, mar shampla péint glantacháin léasair agus ciseal rubair. Nuair nach bhfuil difríocht idir an greamaitheacht dromchla agus paraiméadair teirmeachfhisiceacha ábhar an tsubstráit, meicníocht vaporization ablation den chuid is mó i ngníomh, mar shampla deireadh a chur le meirge léasair.
Taighde tástála glantacháin dromchla táthú cruach dhosmálta
Is é mo chuideachta olltáirgeadh fadtéarmach comhlacht cruach dhosmálta T4003 na feithicle, agus an chuid is mó den chomhlacht cruach dhosmálta, ábhair chruach dhosmálta sa táthú, páirteanna áitiúla mar gheall ar an mbearna cóimeála Super bocht, a eascraíonn i ionchur teasa mór, go háirithe nuair a ag baint úsáide as pláta tanaí de thart ar 3mm, beidh sé mar thoradh ar ocsaídiú dromchla in aice leis an táthú cruach dhosmálta agus táthú ar ais, scrios an ciseal pasivation bunaidh den ábhar, ionas go laghdófar an friotaíocht creimeadh ábhar nó fiú teip. Ní éilíonn roinnt táirgí de chuma cruach dhosmálta péinteáil nó péinteáil vearnais dath trédhearcach, cuirfidh an iomarca ocsaídiúcháin de bharr an difríocht dath isteach go mór ar áilleacht iomlán na feithicle. Tarlaíonn ró-ocsaídiú táthú cruach dhosmálta go príomha ar dhromchla seachtrach an chomhlachta, mar shampla an balla taobh, an pláta balla taobh íochtair agus páirteanna eile, go háirithe an balla taobh agus an pláta balla deiridh (crosbhanna balla deiridh) páirteanna nasc, mar a thaispeántar i Fíor 2 .
Figiúr 2 Comhlacht cruach dhosmálta dromchla seachtrach weld teasa crios difear ocsaídiúcháin iomarcach
De réir mholtaí caighdeán AWS D18.2 agus caighdeán AS 1554.6, ceadaítear ocsaídí tuí éadroma a bheith ag dromchla an chrios táthú agus teasa, agus samplaí 1 ~ 3 i bhFíor 3, gorm, donn agus dubh ní chomhlíonann ocsaídí na ceanglais. Chomh maith le ocsaídiú weld, comhlacht cruach dhosmálta i dtáirgeadh meirge áitiúil nó ábhar salaithe eile agus fadhbanna eile, tá sé beartaithe ag an tionscadal úsáid a bhaint as teicneolaíocht glantacháin dromchla léasair a fhíorú chun fáil réidh le ocsaídiú iomarcach agus meirge agus neamhíonachtaí eile ar dhromchla na dhosmálta. cruach, agus friotaíocht creimeadh an dromchla cóireáilte tríd an modh tástála.
Figiúr 3 Samplaí dídhathaithe ocsaídiúcháin ó chrios tionchar teasa agus cruach dhosmálta (AWS D18.2:2009)
(1) Roghnaíonn an próiseas tástála gléas glantacháin léasair láimhe 65W, trí choigeartú paraiméadar, is féidir éifeachtaí éagsúla a fháil, léirítear éifeachtaí cóireála éagsúla faoi pharaiméadair éagsúla i bhFíor 4, trí roinnt tástálacha, d'fhonn an staid dromchla idéalach a bhaint amach, paraiméadar réasúnta. Is iad seo a leanas na socruithe:
① Cumhacht léasair: 65W.
② Comhtharlú spot: 1.2.
③ Pulse leithead: 30~240ns.
④ Fuinneamh cuisle: {{0}}.1~ 0.8mJ, fuinneamh barrmhaith 0.1~0.2mJ.
Fíor 4 Tástáil glanadh dromchla samplach cruach dhosmálta
(2) Bhí na torthaí tástála in ann an ciseal ocsaíd go léir a bhaint as an gcrios táthú agus teasa tar éis cóireála ag an bhfeiste glantacháin léasair faoi na paraiméadair thuas, mar a thaispeántar i bhFíor 5 ~ Fíor 7.

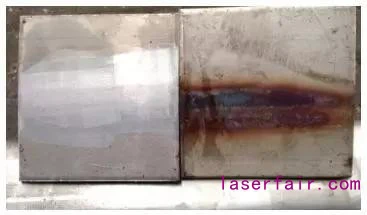

Figiúr 5 Comparáid idir táthaithe cnapáin roimh agus tar éis glantacháin
Fíor 6 Comparáid idir táthaithe filléid roimh agus tar éis glanadh tosaigh
Fíor 7 Comparáid idir roimh agus tar éis taobh chúl an táthaithe filléad a ghlanadh
De réir staid an dromchla cóireáilte ar an difríocht sa ráta ionsú solais, tríd an tonnfhad agus paraiméadair eile a choigeartú, ní féidir leis an léasair, ní hamháin an ciseal ocsaíd dromchla miotail a ghlanadh, ach freisin an meirge dromchla cruach dhosmálta agus péint a ghlanadh go tapa (féach Fíor 8 ~ Fíor 9)
Fíor 8 Glanadh meirge bhíoma taobh uachtarach
Fíor 9 Glanadh vearnais
Ní féidir le glanadh dromchla léasair ní hamháin an ciseal ocsaíd den chrios táthú agus teasa a bhaint go hiomlán, ach freisin ciseal pasivation nua a chruthú chun meirge a chosc arís. D'fhonn friotaíocht creimeadh an chiseal pasivation nua a fhíorú, rinneadh tástáil chomparáide ar fhriotaíocht creimeadh faoi thimpeallachtaí nádúrtha agus insamhladh. Rinneadh an tástáil trí dhá phláta tástála a ghlanadh léasair áitiúil, a stóráiltear i dtimpeallachtaí éagsúla ar feadh tréimhse ama chun an staid meirge a urramú. Taispeántar an staid creimeadh i bhFíor 10: Cuireadh pláta tástála 1 sa timpeallacht oscailte lasmuigh ar feadh 6 mhí, agus tugadh faoi deara go raibh go leor rianta meirge ar an dromchla neamhghlanta, cé nach raibh an dromchla ach beagán meirge tar éis glanadh léasair. . Cuireadh pláta tástála 2 taobh istigh ag teocht an tseomra ar feadh 6 mhí, agus tugadh faoi deara go raibh an dath ocsaídiúcháin nádúrtha le feiceáil ar an dromchla neamhghlanta, agus níor breathnaíodh aon dídhathú ná meirge ar an dromchla tar éis glanadh léasair, agus bhí sé fós miotalach i dath.
Fíor 10 Pictiúr sampla pláta cruach dhosmálta tar éis a ghlanadh ar feadh 6 mhí
Is féidir le teicneolaíocht glantacháin dromchla léasair dath ocsaídiúcháin cruach dhosmálta táthaithe agus crios a bhfuil tionchar teasa aige a bhaint go tapa chomh maith leis an bpéint agus an meirge ar dhromchla cruach dhosmálta; is féidir le teicneolaíocht glantacháin dromchla léasair ciseal pasivation nua a fhoirmiú le friotaíocht maith creimeadh; níl aon difríocht mhór dath ag dromchla cruach dhosmálta tar éis glanadh léasair leis an dromchla bunaidh.
Más mian leat tuilleadh eolais a fháil faoi MRJ-Laser, tabhair cuairt le do thoil:
Meaisíní glantacháin léasair:https://www.mrj-laserclean.com/laser-cleaning-machine/
Meaisíní Marcála Léasair:https://www.mrj-laserclean.com/laser-marking-machine/
Meaisíní Táthú Léasair:https://www.mrj-laserclean.com/laser-welding-machine/
