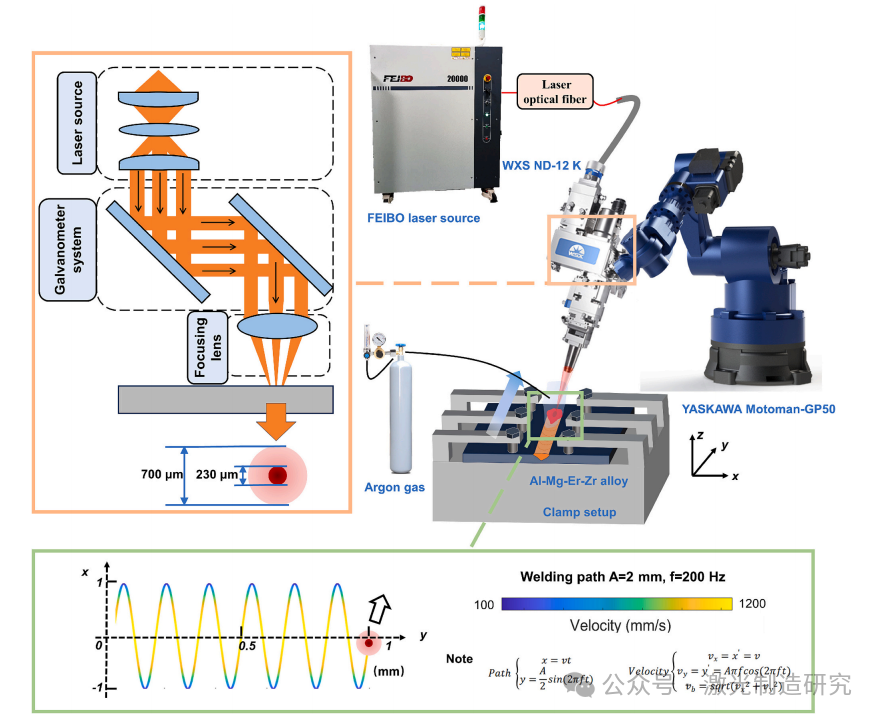

Is éard atá i gcóimhiotail Al-Mg-Er-Zr, arb iad is sainairíonna iad a neart níos fearr agus a gcobhsaíocht theirmeach, ábhair is iarrthóirí a bhfuil gealladh fúthu don tionscal longthógála. Mar sin féin, agus teicnící táthú léasair ardéifeachtúlachta á n-úsáid chun an t-ábhar seo a cheangal, is gnách go scarann cáithníní neartaithe Al₃(Er,Zr) neamhchomhleáite laistigh den seam táthaithe; i gcomhthráth, foirmíonn réigiúin neamhleanúnacha de ghráin chothromaithe mín agus de ghráin cholúnacha, rud a fhágann go laghdaítear neart na gcomhpháirteach. Chun aghaidh a thabhairt ar cheist deighilte deascáin agus micreastruchtúr táthaithe lánchothromaithe a bhaint amach, úsáideann an staidéar seo teicníc táthú léasair ina bhfuil láthair léasa inchoigeartaithe a scanadh go trasnánach. Déanann an gníomh corraithe laistigh den linn leáite na cáithníní Al₃(Er,Zr) neamhchomhleáite a dhíláithriú ón líne chomhleá i dtreo an ionaid táthaithe, agus cuireann dáileadh teochta níos aonfhoirmí bac ar fhás gránach colún ag an am céanna. I ndeireadh na dála, déanann dáileadh aonfhoirmeach na gcáithníní Al₃(Er,Zr), ag gníomhú i sineirgíocht leis an tearcfhuaraithe méadaithe laistigh den linn leáite, an micreastruchtúr a bheachtú go héifeachtach. Léiríonn na hailt táthaithe dá bharr airíonna meicniúla den scoth, ag baint amach neart teanntachta de 389 ± 1 MPa- comhionann le 93.3% de neart an bhonnmhiotail.
Príomhchonclúidí: Trí theicneolaíocht táthú léasair spota trasnaí a chur i bhfeidhm, d'éirigh leis an staidéar seo rialú sineirgisteacha a bhaint amach maidir le micreastruchtúr agus neart meicniúil na n-alt Al-6Mg-0.1Er-0.1Zr. Is iad seo a leanas na príomhchonclúidí: (1) I dtáthú léasair traidisiúnta, cruthaítear crios gránach cothromaithe mín laistigh den seam táthaithe de bharr deighilt na gcáithníní Al₃(Er,Zr) neamhchomhleáite laistigh den chrios sreafa laminach íseal-teocht a fheidhmíonn mar shuíomhanna núicléacha ilchineálach; os a choinne sin, mar thoradh ar easpa cáithníní den sórt sin i lár an táthaithe cruthaítear struchtúr grán colúnach garbh.
(2) Trí úsáid a bhaint as teicneolaíocht scanadh spot léasair annular, baineadh amach dáileadh aonfhoirmeach de cháithníní Al₃(Er,Zr) laistigh den mhiotal táthaithe. Chuir gluaiseacht bhríomhar an pholl eochrach sreabhadh na linne leá chun cinn, rud a d'fhág cáithníní deighilte i dtreo lár an táthaithe. D'éascaigh an teaglaim de dháileadh aonfhoirmeach na gcáithníní agus crios leathnaithe undercooling i dteannta a chéile mionchoigeartú an mhiotail tháthaithe isteach i struchtúr gráin lán-chomhionann. (3) Ag baint tairbhe as éifeachtaí -neartú gráinneachta agus neartú deascadh, léirigh an t-alt optamach airíonna meicniúla den scoth, ag baint amach neart teanntachta de 389 ± 1 MPa-atá comhionann le 93.3% de neart an bonnmhiotail.
